3.6m煤氣發生爐爐底

    江西昌昱實業有限公司是由前化工部樂清市化工機械廠發展而來。成立于1986年，現有子公司：化工部樂清市化工機械廠、昌九昌昱化工有限公司、東莞安克科技有限公司，現有員工500余人，總資產1.3億元，年銷售收入2.4億元，有協作單位10余家，大治鋼廠，南昌礦山機械廠，核工業部720廠等�？偛吭O在江西南昌經濟技術開發區昌昱工業園內。公司擁有國內最先進的水玻璃自硬砂鑄鋼生產線，單件鋼水重量可達10t；125

供應(制造)商： 江西昌昱實業有限公司

    公司為廣大煤化工企業提供以下產品和技術服務：☆煤氣發生爐：J-28，水煤氣發生爐，富氧氣化爐（Φ2600～3300）�！蠲簹鉅t備件：節能型六層、七層爐篦、整體式爐底盤、灰盤、灰犁、閉式爐條機（專利號：ZL200520131830.4）、爐底大軸承（專利號：ZL200520131831.9）、自動加煤機（專利號：200620118950.5）、直形U形水夾套。☆液壓元件：液壓柱塞泵、液壓油缸等造氣液

    大鋼球底盤傳動采用3寸（φ76．2）鋼球，在灰盤與底盤鼓風機風口處安裝了一組密封體，既密封了鼓風箱上吹的灰塵又杜絕了灰盤移位現象；同時又在底盤擋灰沿，灰盤與齒圈法蘭外徑設置了自重密封環，使齒圈移動部位的灰塵無法進入，起到了良好的密封效果。上下滑道由扣碗式改為向心推力型，由于爐內長期有氣體腐蝕，使腐蝕物無法排出而落入滑道改為凹處，使之灰盤逐漸增高而摩擦環圈給傳動系統運行增加負荷，為解決一矛盾，所以我

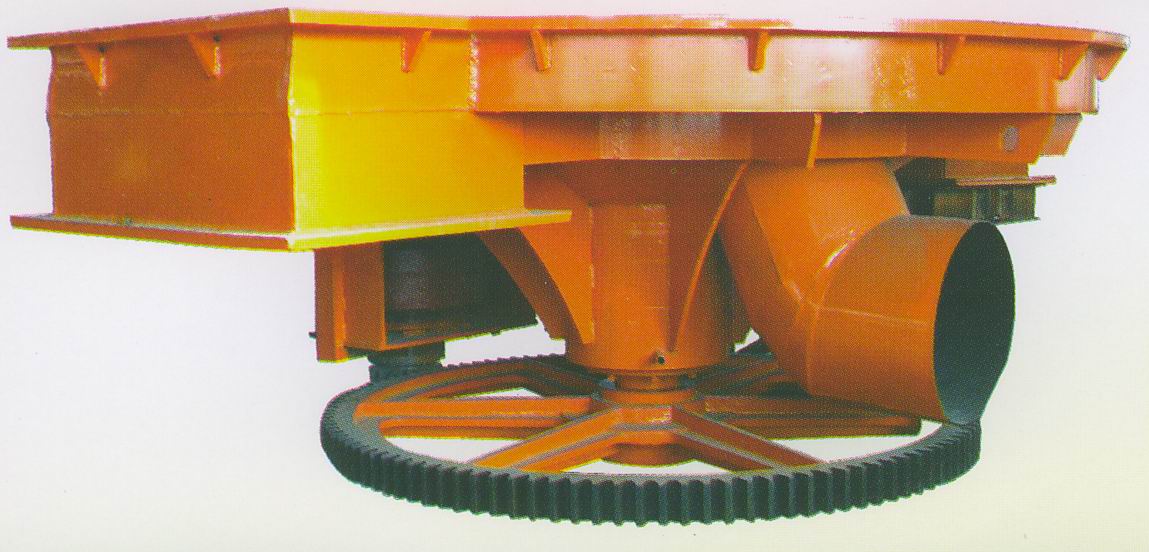

    GZ型齒圈外置式爐底總成具有以下優點：1.采用兩邊進風，使氣化劑均勻分布，解決了原設計單邊進風造成煤氣爐偏風現象，使爐況穩定，易操作。2.爐底各部件均采用鑄鋼材質，耐高溫，不變形，經久耐用。3.取消原爐底滑道及鋼球，采用中心立軸支撐結構，徹底解決了滑道的損壞或徑向力過大造成的灰盤移位現象。4.傳動部分大齒圈由原來的爐內被轉移到爐外，脫離了原惡劣的工作環境，不受有害氣體、高溫、高腐蝕及灰塵的困擾，延

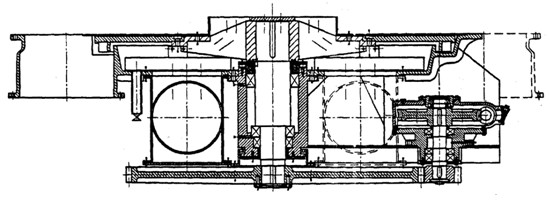

    該總成是我公司最新研制生產的適應φ2400－2800型爐的換代產品，已獲得國家專利。該產品其有以下特點：一、取消滑道與鋼球，灰盤原位不動，改為立軸傳動，倒置蝸輪箱，小齒輪和大齒輪嚙合經爐條機傳動，上連托盤帶動灰盤與爐箅轉動，達到運轉目的。大齒輪外置，從根本上解決了困擾造氣生產多年的爐底傳動機構徑向受力過大，造成灰盤錯位，滑道磨損、脫軌、齒圈損壞和高濕、高溫、高腐蝕與積灰惡劣工作環境下經常被迫停車的

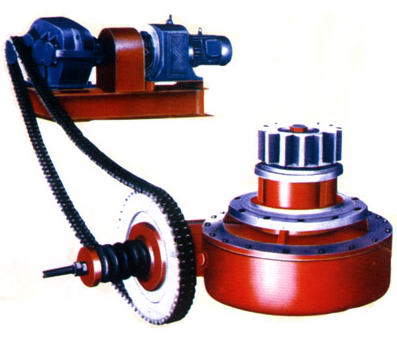

    鏈輪鏈條傳動新裝置

    名稱項目單位爐子規格　Φ1.5Φ2.0Φ2.4Φ2.6Φ3.0爐子直徑mm15002000240026003000爐膛斷面積m21.7673.144.525.317.07燃料種類不粘結煙煤、無煙煤、褐煤、焦碳燃料粒度mm13-25;25-50;50-70燃料耗量kg/h350-500600-9001000-12001200-15001800-2500煤氣產量Nm3/h1200-16002100-2

    該裝置是在曲柄、拉桿結構的基礎上改制而成，它取消了原裝置由于間歇運動而造成的運動不平穩，電流忽高忽低，噪音大，易結疤等弊病，并且使用了最先進的密封結構及材料，使腐蝕介質不易浸入內部組織，延長了使用壽命。
